天河CAD與三品PDM的集成應用
發布時間：2021-09-18 點擊：1次
PDM是以軟件為基礎的技術，它將所有與產品相關的信息和所有與產品有關的過程集成到一起。天河CAD軟件是產生PDM系統中產品數據的源頭，天河CAD軟件同PDM系統的集成是PDM系統獲得產品數據，并在此基礎上建立產品結構的主要來源。PDM和天河CAD兩者之間的數據共享與應用集成能在很大程度上提高系統運行效率，縮短產品開發周期，提高生產效率。下面我介紹下如何在三品PDM中使用該功能。
1）接口安裝

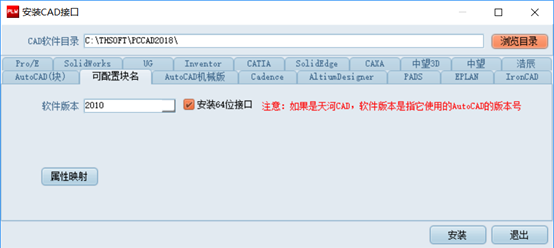

首先登陸三品PDM系統，去到“系統設置”---“安裝CAD接口”模塊：
選擇天河CAD的安裝目錄、軟件版本等，點 “安裝”完成接口的安裝。
2）檢出文件

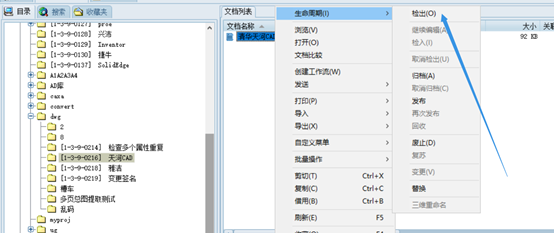

打開文檔工作區，選擇一個天河CAD圖紙文件，右鍵—生命周期--檢出

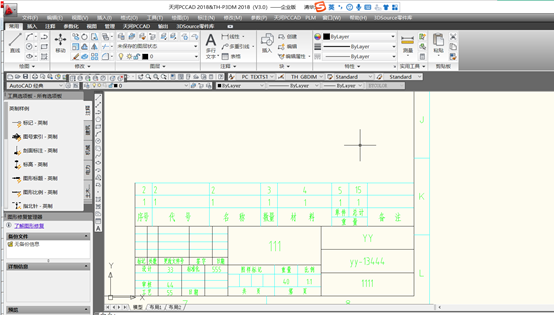

系統將文件下載到本地檢出目錄，并調用天河CAD打開該文件：
3）編輯標題欄

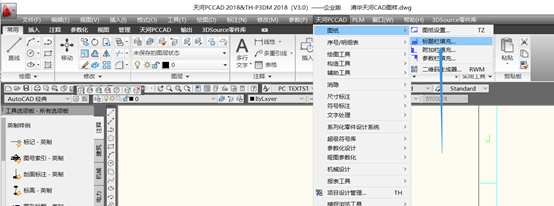

在天河CAD中，編輯標題欄：

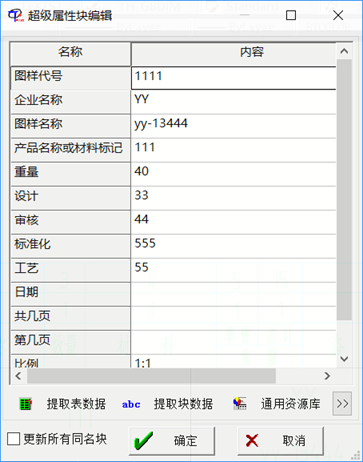

出現如下界面：

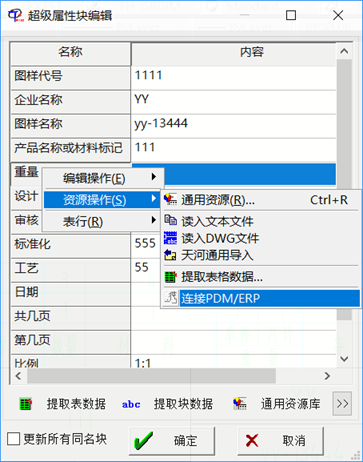

在第一列上右鍵：

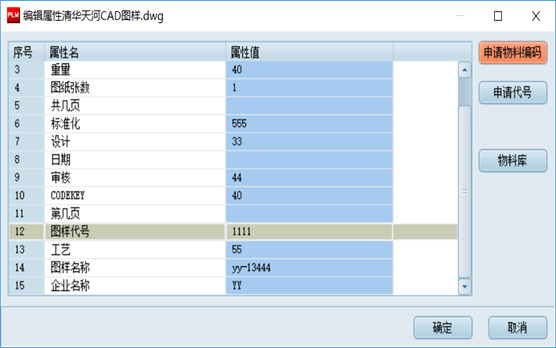

點擊“連接PDM/ERP”：
4）編輯明細欄

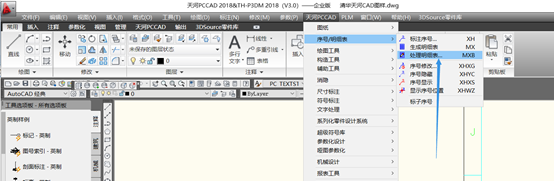

在天河CAD中，編輯明細欄：

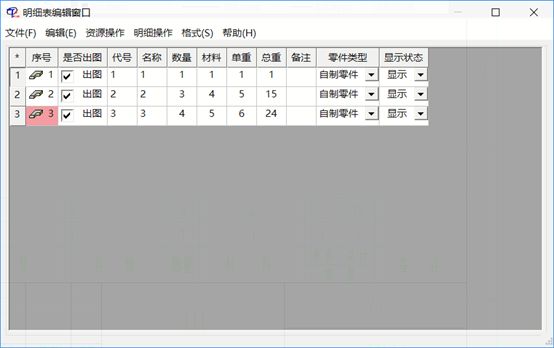

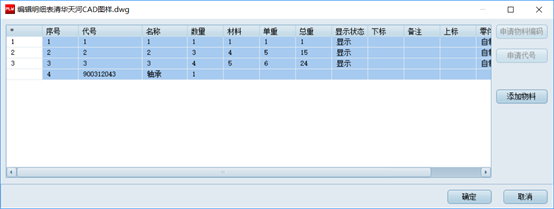

出現如下界面：

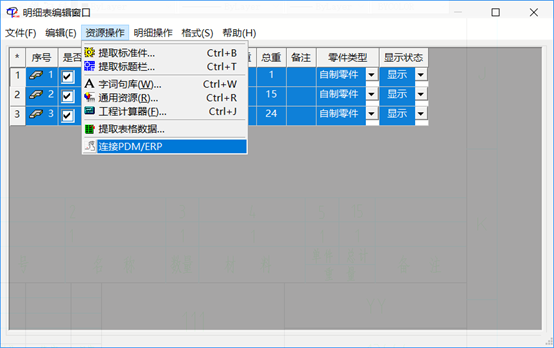

選中所有行，選擇資源操作—“連接PDM/ERP”：

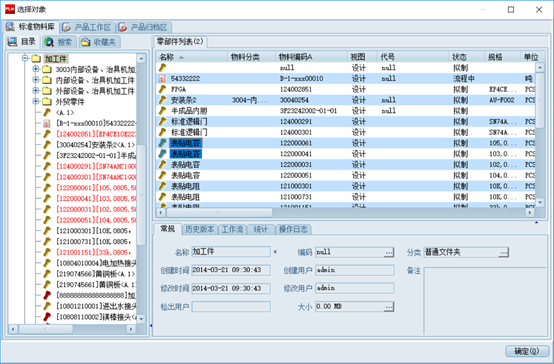

點擊“添加物料”從PDM中選擇物料添加到此明細表中：
