在制造業數字化轉型的浪潮中，PLM產品生命周期管理系統與CAD軟件的對接已成為企業提升研發效率、保證數據一致性和加速產品上市的關鍵。這種集成遠非簡單的數據交換，而是通過技術手段實現設計數據與管理系統之間的無縫流動，從而優化整個產品開發流程。

集成的技術基礎與實現路徑

PLM系統與CAD軟件的集成主要通過數據接口（API）與專用插件實現。主流CAD軟件（如SolidWorks、AutoCAD、CATIA等）均提供API接口，允許PLM系統通過這些接口訪問并提取CAD文件中的關鍵數據。集成插件通常直接嵌入CAD軟件界面中，使設計師無需離開熟悉的環境就能執行PLM操作，如檢入/檢出文件、發起審批流程等。

實現對接的基本步驟包括：

1.環境配置：確保PLM服務器與CAD工作站網絡互通，并安裝必要的集成插件。

2.數據映射設置：在PLM系統中配置CAD文件類型、屬性映射規則及存儲路徑，確保設計數據能自動上傳至PLM并生成對應的物料清單（BOM）。

3.權限與流程整合：定義用戶角色和訪問權限，并將設計審批流程與PLM的工作流管理模塊連接，實現流程自動化。

集成核心：數據管理與協同流程優化

深度集成的核心價值在于實現產品數據的統一管理和協同工作流程的優化。

統一數據源與BOM自動同步

版本控制與變更管理

集成實現了版本控制的自動化。每次設計修改后檢入PLM，系統都會自動生成新的版本號并記錄歷史修改記錄，確保團隊始終使用最新且正確的設計版本，徹底告別“final_final_v2”式的版本混亂。

流程自動化與并行工程

通過集成，設計審批流程得以自動化。設計師可在CAD環境中直接發起審批流程，相關人員通過PLM系統接收任務，利用輕量化模型進行在線審閱與批注，無需安裝大型CAD軟件。這種無縫銜接加快了設計迭代速度。同時，集成支持并行工程，采購、工藝等部門可在設計早期通過PLM系統訪問初步設計數據，進行可制造性分析或采購預準備，縮短產品開發周期。

應對異構環境與安全挑戰

企業常面臨多CAD平臺并存的挑戰。優秀的PLM集成方案能充當“通用翻譯官”，支持多種CAD格式（如DWG、DXF、STEP等），并通過生成輕量化的中立格式（如JT、3DPDF），使不同系統的用戶都能參與評審與協作。

數據安全在集成中至關重要。PLM系統通過細粒度權限控制確保只有授權人員才能訪問或修改設計數據，并對傳輸和存儲的數據進行加密處理，定期備份，構建全方位的數據安全防線。

三品PLM系統與CAD集成實踐

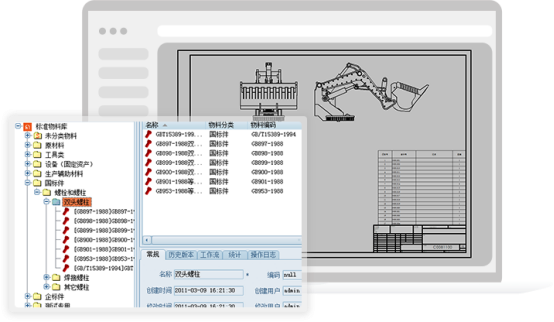

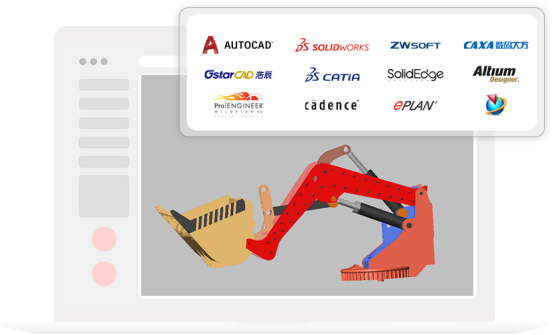

三品PLM系統在CAD集成方面提供了較為深入的解決方案。它支持圖紙驅動的設計研發模式，與市面上主流的二維和三維CAD軟件（如AutoCAD、SolidWorks、Pro/E、中望CAD等）以及電路設計EDA軟件（如AltiumDesigner）均提供了深度集成接口。

關鍵技術特性：

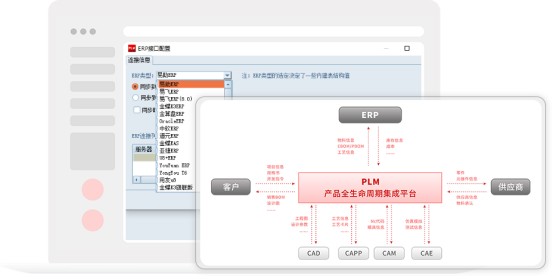

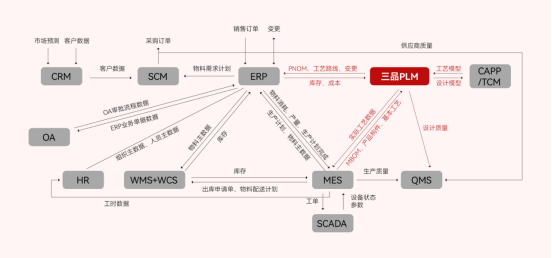

自動提取產品信息：三品PLM系統能夠從已完成的設計圖紙標題欄和明細欄中自動提取零部件屬性、材料信息及裝配關系，自動生成產品結構樹和BOM物料清單，確保了設計BOM的準確性和一致性，為ERP等下游系統提供了可靠數據基礎。

嵌入式菜單與雙向交互：系統在CAD軟件內提供嵌入式在線菜單，設計師無需切換界面即可在CAD環境中查詢、檢索、編輯和管理PLM中的數據，支持借用、裝配等復雜設計場景。

保障數據正確性：當工程師修改圖紙時，系統能自動判斷并提示有相互裝配關系或參數約束關系的圖紙，避免設計改動遺留，提高了設計輸出的準確率。

廣泛的格式支持：三品PLM系統的瀏覽器支持多達400余種格式文件的瀏覽，增強了其在異構CAD環境下的協同能力。
