在裝備制造、工程設計與定制化產品開發等領域，非標準圖紙（簡稱非標圖紙）的管理是一項至關重要且極具挑戰性的任務。與標準件圖紙不同，非標圖紙具有唯一性、復雜性和變更頻繁的特點，其管理成效直接關系到項目的成本、進度與質量。實現非標圖紙的高效、精準與可追溯管理，需要構建一套貫穿其全生命周期的系統化技術管理體系。

一、非標圖紙的管理難點分析

非標圖紙的管理復雜性源于其本質屬性，主要難點體現在以下幾個方面：

1.版本控制復雜性：在項目周期內，非標圖紙會經歷多次設計評審、工藝優化和現場變更，產生多個版本。若版本標識不清或歷史版本丟失，極易導致生產環節使用錯誤版本，造成批量返工或材料浪費。

2.依賴關系管理困難：一套大型設備或工程項目通常包含數百甚至上千張非標圖紙，圖紙之間存在嚴格的裝配、參考和借用關系。任何單張圖紙的修改都可能引發關聯圖紙的連鎖變更，手動識別這些依賴關系效率低下且易出錯。

3.檢索與復用效率低下：由于非標圖紙的獨特性，傳統的基于圖號或名稱的關鍵詞檢索方式往往難以精準定位所需圖紙。工程師難以快速查詢歷史項目中功能或結構相似的圖紙進行參考或復用，導致重復設計，增加開發成本。

4.審批流程追溯性差：非標圖紙的生成與變更需要經過嚴格的設計、校對、審核與批準流程。紙質或簡單的電子文件傳閱方式，難以實時跟蹤審批狀態，且審批記錄不易完整保存，為后續的質量追溯帶來困難。

5.安全與權限控制需求高：非標圖紙是企業的核心知識產權，需要根據不同角色設置嚴格的訪問、編輯、下載和打印權限，防止技術資料外泄。

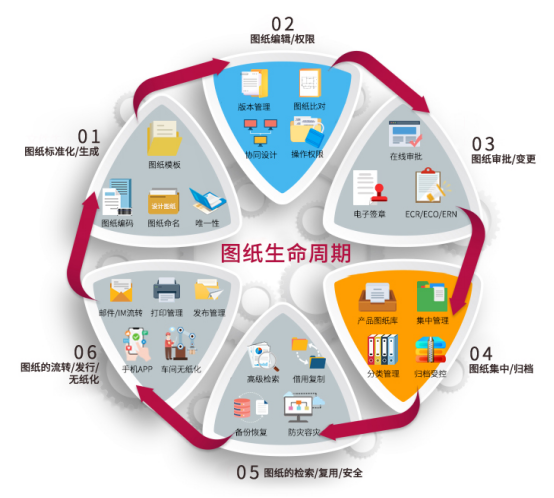

二、非標圖紙的全生命周期管理技術流程

針對上述難點，有效的管理必須覆蓋從創建到歸檔的每一個環節，形成一個閉環的技術流程。

1.創建與標識階段

①標準化模板應用：強制使用統一的圖紙模板，模板應包含規范的標題欄、明細欄和技術要求區域，確保必要信息的完整性與一致性。

②唯一性編碼規則：建立基于規則的編碼體系，為每一張非標圖紙分配唯一標識碼。該編碼應能體現項目號、專業分類、序列號等關鍵信息，例如：項目號-專業代碼-流水號-版本號。這是實現精準檢索和追溯的基礎。

③初始元數據定義：在創建圖紙時，強制填寫與圖紙相關的元數據，如設計者、創建日期、所屬裝配體、關鍵尺寸范圍、主要材料等。這些結構化數據將為后續的高級檢索提供強大支持。

2.審批與發布階段

①電子化工作流引擎：采用預定義的電子審批流程。圖紙設計完成后，系統自動將任務推送至下一環節的負責人）。每個節點處理狀態被實時記錄，形成不可篡改的審批記錄。

②版本快照與基線化管理：圖紙每次審批發布時，系統自動生成一個正式版本，并保存該版本的完整快照。對于重大項目里程碑，可以將一套關聯圖紙的發布版本打包建立一個“基線”，確保整個產品配置狀態的固化與可回溯。

3.變更與控制階段

①規范的工程變更請求（ECR）與工程變更指令（ECO）流程：任何修改必須通過正式的ECR提出，經評估批準后形成ECO。ECO需明確變更原因、變更內容、受影響的圖紙清單及實施計劃。

②嚴格的版本演進控制：基于ECO啟動變更后，系統會檢出圖紙，生成新的修訂版本。在變更生效前，系統自動檢查所有關聯圖紙是否已同步更新，確保數據一致性。

③影響范圍分析：利用系統內的BOM物料清單和裝配關系樹，自動分析單張圖紙的變更將影響哪些上級裝配體、在制品乃至已交付產品，為變更決策提供數據支撐。

4.歸檔與檢索階段

①結構化與非結構化檢索結合：建立強大的搜索引擎，支持基于圖號、名稱、元數據等結構化條件的精確檢索，同時支持對圖紙內部文字、特定幾何特征的模糊檢索。

②基于三維模型的相似性檢索：先進的產品數據管理PDM系統支持輕量化三維模型的相似性比對。工程師可上傳一個簡單模型或選擇現有模型的一個特征，系統能自動檢索出數據庫中結構相似的零部件圖紙，極大促進設計復用。

③長期歸檔格式：對于需要長期保存的圖紙，應轉換為中性的、不依賴于特定CAD軟件的格式，確保數據的長期可讀性。

三、核心支撐技術：PDM/PLM系統

實現上述全生命周期管理，離不開專業的PDM產品數據管理系統或PLM產品生命周期管理系統的技術支持。該類系統提供了以下核心功能：

中央數據庫：所有圖紙文件及其版本、元數據、關系均存儲在中央服務器中，實現單一數據源，避免數據分散和重復。

版本與修訂控制：自動管理文件的版本歷史，確保任何時候都能訪問任一歷史版本。

工作流與過程管理：可視化地定義、執行和監控審批與變更流程。

BOM管理：自動從圖紙明細欄提取信息，生成動態的、多視圖的產品結構樹。

權限管理：提供基于角色和項目的精細權限控制，保障數據安全。

四、管理實踐中的關鍵要素

除了技術工具，成功的非標圖紙管理還需關注以下要素：

制定明確的管理規范：編制《圖紙編碼規則》、《工程變更管理規定》等制度文件，并使所有相關人員熟知和遵循。

推動標準化工作：在可能的情況下，盡量將常用的非標結構進行歸并和簡化，形成企業內部的“準標準件”庫，減少完全意義上的非標圖紙數量。

持續的培訓與文化建設：確保設計、工藝、生產等各部門人員理解并接受新的管理流程和系統操作，培養嚴謹的數據管理意識。
