圖紙管理軟件是一種專門用于組織、控制、追蹤和存檔設計圖紙及相關技術文檔的系統。圖紙管理軟件旨在解決企業在工程設計、建筑設計和制造領域中因圖紙文件數量龐大、版本繁多、協作復雜而帶來的管理挑戰。

一、圖紙管理軟件核心概念與定義

圖紙管理軟件的核心功能集中于對電子化圖紙文件的全面管控。其管理對象不僅包括二維CAD圖紙、三維模型，也涵蓋與之相關的技術規范、BOM物料清單等所有設計過程產生的數字資產。該系統通過建立中央數據庫，將所有文件及其元數據（如項目編號、設計者、日期、材質等）進行統一存儲，確保數據唯一性和真實性。

版本控制是此類軟件的基石功能。系統自動記錄每一次修改，生成新的版本號，并保留歷史版本。這種機制確保了設計過程的完整可追溯性，允許授權用戶回溯至任一歷史狀態，同時防止了因版本混亂導致的制造錯誤。

權限管理與安全控制定義了不同用戶角色對圖紙的訪問、編輯、審批和刪除權限。基于預設策略，系統能夠確保敏感技術資料僅對授權人員開放，保障知識產權和數據安全。

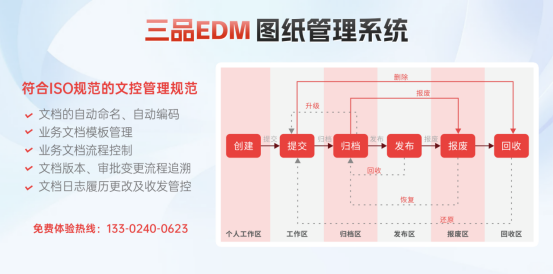

工作流引擎實現了圖紙審批、發布和變更流程的電子化與自動化。圖紙從設計、校對、審核到批準的全過程可在系統內流轉，每一步均記錄操作人員、時間和意見，實現了流程的標準化與透明化。

二、關鍵技術特性

高效的圖紙管理軟件通常具備以下關鍵技術特性：

元數據管理能力允許系統不僅管理文件本身，更管理其附屬的屬性信息。用戶可通過屬性值進行快速檢索和分類，無需打開每個文件進行內容確認。

高級檢索功能支持基于關鍵字、圖號、日期范圍、項目屬性等多種條件的組合查詢，大幅提升資料復用效率。

可視化與輕量化處理技術使得用戶無需安裝專業的CAD應用程序即可在瀏覽器中查看二維/三維圖紙，進行測量、剖視、標注等操作。這通過將原始模型轉換為輕量級中間格式實現，降低了對客戶端計算機的性能要求。

集成能力是現代圖紙管理系統的關鍵。系統需能夠與多種CAD軟件（如AutoCAD, SolidWorks, CATIA, Revit等）、ERP系統以及辦公應用實現數據雙向同步，消除信息孤島。

三、系統部署與架構模式

圖紙管理軟件在部署上主要分為本地部署與云部署兩種模式。

本地部署將系統服務器置于企業自有數據中心內，適用于對數據主權、網絡隔離有嚴格要求的軍工、航空航天等領域。這種模式初期投資較高，但企業享有完全的自主控制權。

云部署模式由服務商提供基礎設施和維護，用戶通過訂閱方式按需使用。該模式降低了初期投入，具備高可擴展性，支持遠程協作，已成為中小企業的主流選擇。混合部署模式則結合兩者優勢，將核心敏感數據存于本地，非敏感數據或協作環境置于云端。

在系統架構上，主流軟件普遍采用面向服務的體系結構，保證各功能模塊的獨立性與可擴展性。微服務架構的引入進一步提升了系統應對高并發訪問和快速功能迭代的能力。

四、行業應用場景分析

在制造業，圖紙管理軟件貫穿產品從概念設計到工藝規劃、生產制造的全過程。它與CAD/CAM/CAE系統緊密集成，確保三維模型與二維工程圖的一致性，并直接將準確的BOM信息傳遞至ERP系統，減少手工錄入錯誤。

工程建設行業利用該軟件管理建筑信息模型（BIM）產生的多維數據。系統不僅存儲三維模型，還關聯進度、成本等維度信息，支持多專業（建筑、結構、機電）的協同設計與碰撞檢測，有效避免施工階段的返工。

在能源與市政設施領域，軟件用于管理工廠設備圖紙、管道儀表流程圖（P&ID）及地理信息系統（GIS）數據。其版本控制功能對于記錄設施改造歷史、支持定期安全審計具有不可替代的價值。

五、選型與實施考量因素

企業在選型圖紙管理軟件時，需綜合評估以下因素：

技術兼容性是首要考量，需確保軟件支持企業當前使用的CAD平臺及未來可能引入的新工具。數據遷移工具的質量決定了歷史圖紙入庫的效率和準確性。

系統的可擴展性決定了其能否伴隨企業成長。這包括支持的最大用戶數、并發操作能力、存儲容量擴展性以及功能模塊的可增性。

用戶體驗與培訓成本直接影響系統的采納率。界面直觀性、搜索效率、移動端支持程度都是關鍵評價指標。

供應商的專業服務能力，包括實施方案咨詢、數據遷移支持、定制開發響應速度及長期技術支持水平，是項目成功的重要保障。

結論
